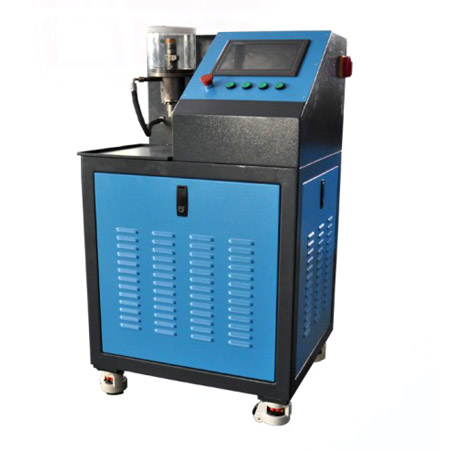

高压共轨试验台的简单介绍

作者:     发布日期:2019-08-22

​高压共轨试验台的简单介绍

一、概述 本试验台用于柴油机共轨高压元件,高压共轨喷油器的单次,多次喷射雾化试验,还可用于柴油机常规喷油器、双弹簧喷油器的喷射试验;用于共轨和普通柴油喷油器的雾化状态测试,流量测试,加热分子运动化学清

高压共轨试验台的详细信息

一、 概述

本试验台用于柴油机共轨高压元件,高压共轨喷油器的单次,多次喷射雾化试验,还可用于柴油机常规喷油器、双弹簧喷油器的喷射试验;用于共轨和普通柴油喷油器的雾化状态测试,流量测试,加热分子运动化学清洗和超声波清洗,也可以用于各种类型的喷油器电路诊断(电阻测试,峰值电压测试,开启及运行电流测试);能测试大多数厂家(Bosch. Siemens.Delphi.Denso)生产的喷油泵及喷油器,试验台由计算机控制,软件包括喷油泵及喷油器调试数据库,可通过网络更新。

二、功能

1、喷油泵试验台功能

1、高压油泵供油量测试。

2、高压油泵供油压力测试。

3、轨高压测试(耐压)。

4、共轨喷油器供油量。

5、共轨喷油器开启压力。

6、共轨喷油器均匀性。

7、共轨喷油器Min喷油量。

8、共轨喷油器Max喷油量。

9、同时可测试4-6支喷油器。

10、喷油器快速磨合。

2、喷油器试验台功能

1 共轨高压元件和喷油嘴测量

2 两级喷油嘴测量

3 普通喷油嘴测量

4 全自动装夹喷油嘴

5 数字式压力表可以方便地选择BAR或PSI为单位的读数。

6 自动计算泄漏时间。

7 打印详细的测试报告。

8 自动吸收烟雾。 ,

9 共轨喷油器电磁阀工作性能检查

10 共轨喷油器喷油量检查

11 共轨喷油器雾化观察

12 共轨喷油器密封性检查

13 常规喷油器开启压力检查

14 常规喷油器密封性检查

15 常规喷油器雾化观察

16 内置油箱,带液面指示器。

17 配备与计算机连接的接口

3、清洗功能

1、喷雾形状观察照明管

2、单独的测试清洗程序,系统预设和用户编程

3、大屏幕程序控制面板

4、快速安装各种类型的柴油喷油器

5、 新型超声波清洗槽

6、 全自动及手动控制测试及清选

7、 喷油器电路分析和电阻测试(动态或静态)

8、 自动排放

9、 模拟动态发动机工况,加速/减速及稀/浓状态

10、编制测试参数,如转速,喷射脉冲,喷射时间,工作电压,喷油器开启及喷射过电流,测试和清洗周期

三、技术参数

1、 喷油器测试频率 (rpm):10-16,000 rpm

2、 脉冲宽度:0.01-100 ms

3、 测试时:5sec - 30min

4、 喷油器脉冲:1-10,000

5、 用于喷油器喷射压力的压力调节器 (0-14,500 psi)

6、 供油压力:0-200Mpa

7、 压力表量程:供油压力表:0-300Mpa

气压表:0-1.6Mpa

8、 量筒:150ml、24piece

9、 油箱容积:4升

10、 输入气源:0.8Mpa 36L/Min

11、 输入电源:交流220V/50(60)HZ

四、共轨系统测量仪

1、 驱动信号调制,维修过程更安全

2、 驱动信号的占空比可调

3、 仪器具有短路保护功能

4、 实时测量油轨压力

5、 接收并处理电装产品的正时信号

6、 大屏液晶显示
